Рады приветствовать вас друзья,

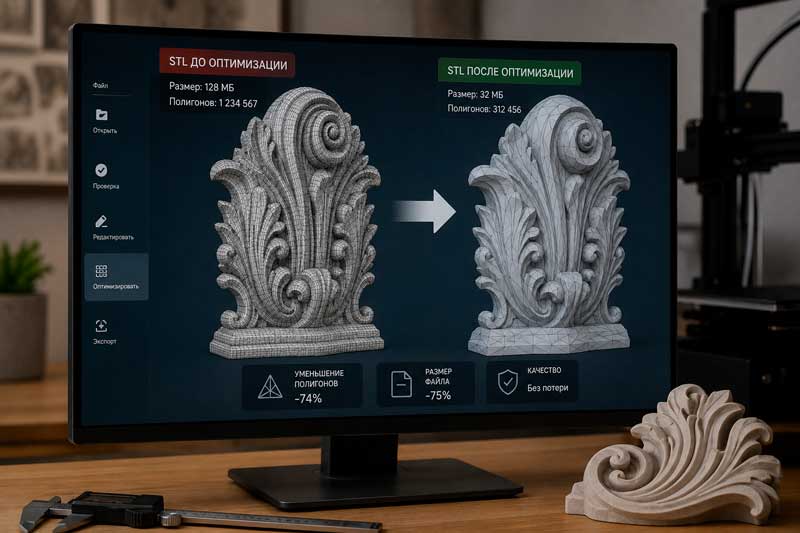

Если вы работаете с 3D-моделями для ЧПУ, 3D-печати или продажи цифрового контента, то наверняка сталкивались с ситуацией, когда STL-файл весит десятки или даже сотни мегабайт. Такой файл долго загружается, медленно открывается в редакторах и одним словом создает неудобства. Хорошая новость заключается в том, что в большинстве случаев размер STL можно существенно уменьшить без заметной потери качества модели.
Разберем профессиональные методы оптимизации STL-файлов, которые используют моделлеры и студии при подготовке моделей к продаже.
Формат STL хранит информацию о поверхности объекта в виде множества треугольников. Чем больше треугольников (полигонов), тем выше детализация модели и тем больше размер файла.
Основные причины чрезмерного веса STL:
Нередко модель декоративной розетки весом 150 МБ можно уменьшить до 20–40 МБ без видимых изменений геометрии.

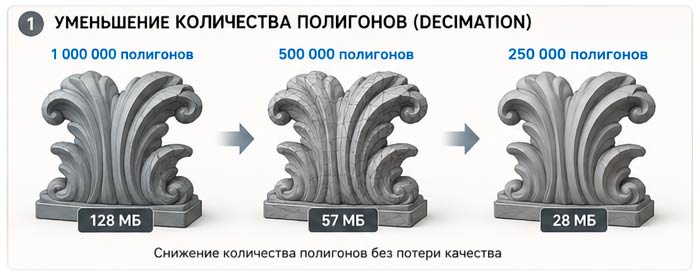

Самый эффективный способ снизить размер STL — сократить количество треугольников.
Для этого используются инструменты Decimate или Polygon Reduction в:
Главное правило: уменьшайте количество полигонов постепенно.
Например:
После каждого этапа проверяйте качество поверхности.
Для большинства декоративных элементов снижение на 30–60% практически невозможно заметить визуально.
Во многих моделях присутствуют поверхности, которые никогда не будут видны пользователю или оборудованию.
Например:
Такая геометрия только увеличивает размер файла и нагрузку на программу.
Удаление невидимых частей иногда позволяет сократить вес STL на 10–30%.

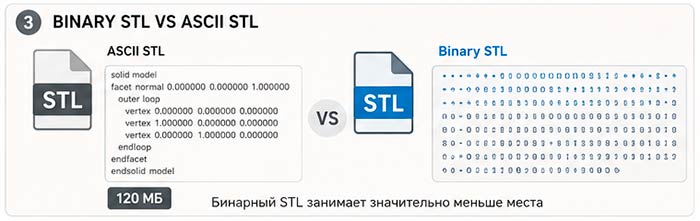

Формат STL существует в двух вариантах:
ASCII хранит данные в текстовом виде и занимает значительно больше места.
Binary STL записывает те же данные в компактном бинарном формате.
Пример:
При этом сама геометрия остается абсолютно одинаковой.
Если ваш софт позволяет выбирать формат экспорта, почти всегда следует использовать Binary STL.
После многочисленных операций моделирования в сетке часто появляются:
Для очистки можно использовать:
Иногда такая процедура уменьшает размер файла на несколько процентов, а заодно делает модель более стабильной для дальнейшей обработки.
Многие CAD-системы экспортируют STL с чрезмерной точностью.
Особенно часто это встречается в:
При экспорте обычно доступны параметры:
Максимальные значения дают огромные файлы без реальной пользы.
Для большинства декоративных моделей разумные настройки позволяют уменьшить размер STL в несколько раз без заметного влияния на качество поверхности.

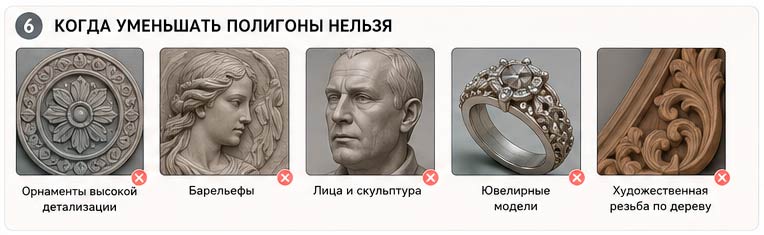

Существуют ситуации, когда агрессивная оптимизация может испортить модель.
Следует соблюдать осторожность при работе с:
Если после оптимизации начинают исчезать мелкие элементы, значит предел уже достигнут.
Здесь действует простой принцип: лишние мегабайты лучше, чем потерянные детали.

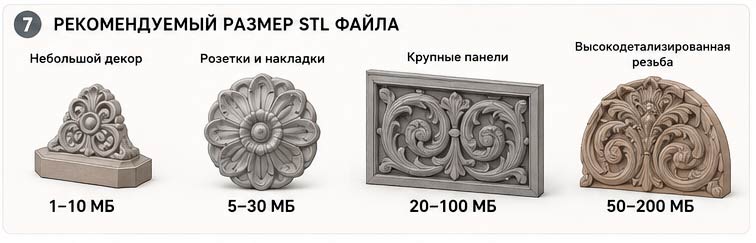

| Тип модели | Рекомендуемый размер |
|---|---|
| Небольшой декор | 1–10 МБ |
| Розетки и накладки | 5–30 МБ |
| Крупные панели | 20–100 МБ |
| Высокодетализированная резьба | 50–200 МБ |
Конечно, универсальных значений не существует. Главное — сохранять все важные детали модели и при этом не перегружать файл лишней геометрией.
Оптимизация STL-файлов — это не борьба за каждый килобайт, а поиск баланса между качеством и удобством использования. В большинстве случаев грамотное уменьшение количества полигонов, удаление скрытой геометрии и использование бинарного формата позволяют сократить размер файла на 50–80% без видимых изменений модели.
И помните: миллион полигонов выглядит впечатляюще только до тех пор, пока вы не пытаетесь скачать файл через мобильный интернет.
